- Zasilanie bateryjne.
- Pięciocyfrowy wyświetlacz LCD.
- Pomiar lokalny / bezwzględny.
- Wersja z wbudowanym i zewnętrznym czujnikiem.
- Wysokość cyfry - 7,5 mm.
- Wyświetlacz - IP54; czujnik - IP67.
Opis

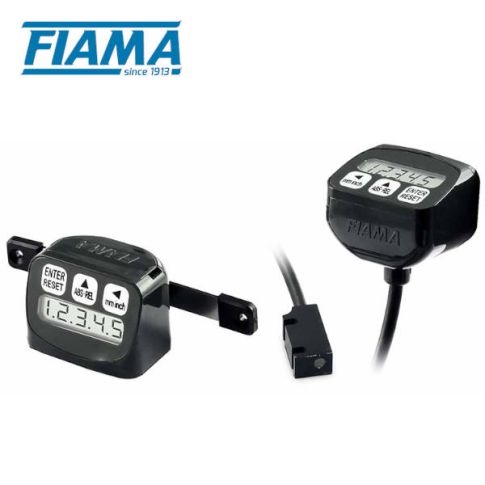

Wyświetlacz wielofunkcyjny F7 – główne cechy:
F7 jest wyświetlaczem ze zintegrowanym lub zewnętrznym czujnikiem położenia. W połączeniu z taśmą magnetyczną P50 lub pierścieniem magnetycznym AM stanowi kompletny system do pomiaru przemieszczeń liniowych. Można wybrać kierunek zliczania, liczbę miejsc po przecinku, miarę (mm lub cale), a także pomiar absolutny lub inkrementalny. Elektronika jest chroniona przez obudowę z tworzywa sztucznego, która jest wytrzymała, odporna na wstrząsy i samogasnąca. Dostępne są dwie wersje wyświetlacza F7:
- F7-E z dedykowanym czujnikiem zewnętrznym na przewodzie
- F7-I ze zintegrowanymi w jednej obudowie wyświetlaczem i czujnikiem
Wyświetlacz można szybko i łatwo zamocować za pomocą dwóch gwintowanych otworów z tyłu obudowy lub alternatywnie za pomocą dostępnych oddzielnie wspornika „SM”, wspornika kołnierzowego „SF” lub wspornika obrotowego „SN”. Urządzenie jest zasilane z baterii ½ AA 3.6V, która wystarcza na około 4 lata. Gdy bateria jest już prawie wyczerpana, na wyświetlaczu pojawi się ikona z zaleceniem jej wymiany. Jeżeli układ pozostanie w bezruchu podczas operacji wymiany baterii nie wpływa to na parametry konfiguracyjne, a prawidłowy pomiar pozostaje zachowany.
Opcje montażu (pozycje montażowe):

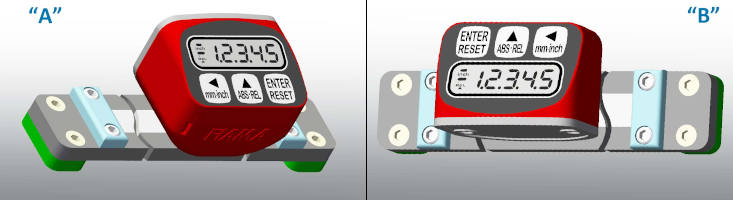

F7-I:

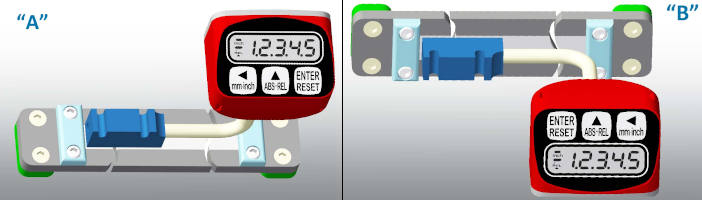

F7-E:
Zasilanie | bateria ½ AA 3,6V (chlorek litowo-tionylowy) |
---|---|
Żywotność baterii | 4 lata |
Rozdzielczość | 0,1mm – 1000 imp./obr. |
Dostępne funkcje | reset / preset; pomiar lokalny/bezwzględny; mm / cale / stopnie; 3 punkty bazowe |
Maks. prędkość posuwu | 2,5m/s |
Obudowa | anodyzowane aluminium w kolorze czarnym |
Wyświetlacz | LCD, wysokość cyfry 7,5mm |
Zakres | -99999 +99999 |
Odległość czujnika od taśmy | maks. 1mm |
Klawiatura | 3 przyciski do programowania i zmiany funkcji |
Maks. Prędkość obrotowa | 1000 obr./min. |
Stopień ochrony | IP54 – wyświetlacz, IP67 czujnik |
Wilgotność powietrza | 35-85% |
Temperatura pracy | 0-50°C |
EMC | 2014/30/EU |
Akcesoria:
- wspornik SB,
- wsporniki montażowe.
Wielofunkcyjny wyświetlacz F7 – wymiary:

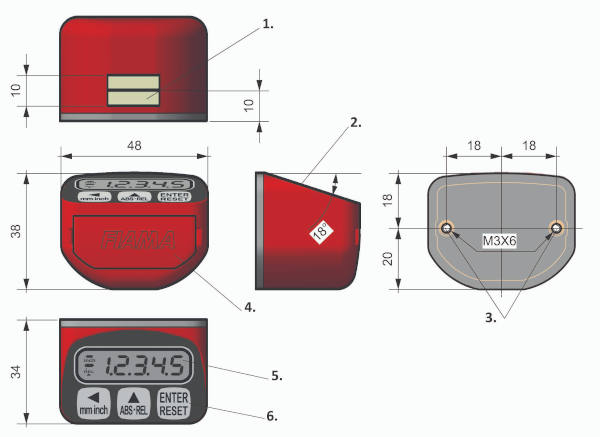

F7-I
1. Czujnik
2. Wyświetlacz nachylony pod kątem 18°
3. Liczba otworów do mocowania M3
4. Komora baterii
5. Wyświetlacz (wysokość cyfry - 7,5 mm)
6. Klawiatura

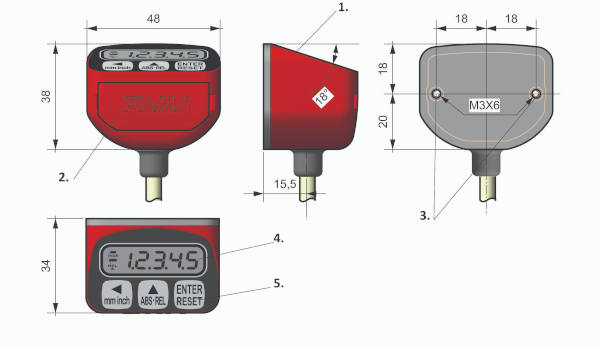

F7-E
1. Wyświetlacz nachylony pod kątem 18°
2. Komora baterii
3. 2 otwory montażowe M3
4. Wyświetlacz (wysokość cyfry - 7,5 mm)
5. Klawiatura
Wielofunkcyjny wyświetlacz F7 – akcesoria montażowe:
AKCESORIA MONTAŻOWE DOSTĘPNE OSOBNO

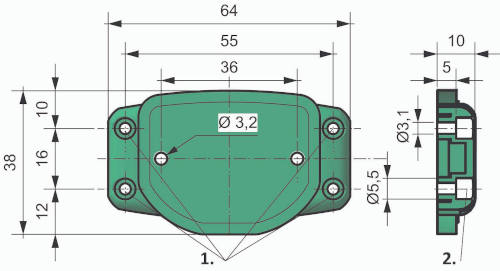

Wspornik SF:
Wspornik SM:

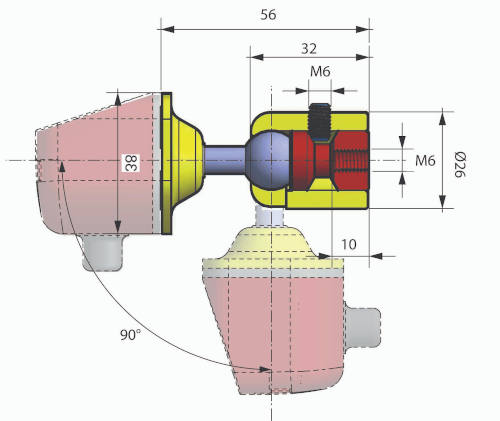

Wspornik SN:
