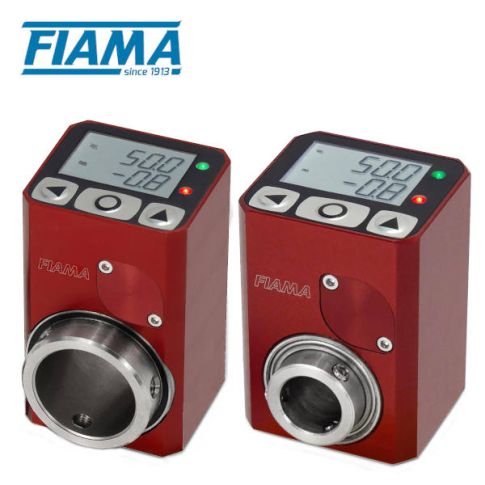

Programowalny wskaźnik położenia Fiama EP43RS - EP46RS z wyjściem szeregowym

Programowalny wskaźnik położenia EP43RS – EP46RS - główne cechy:

Programowalne wskaźniki położenia EP43/EP46 mogą być stosowane do pomiarów przemieszczeń liniowych i kątowych. Powstały one na drodze ewolucji wskaźników mechanicznym, a więc posiadają te same wymiary i sposób montażu: wskaźnik z drążonym wałem instaluje się bezpośrednio na mierzonym wale napędowym.

Elektroniczne wskaźniki położenia umożliwiają półautomatyczną regulację położenia nadzorowaną przez sterownik PLC. Komunikacja z systemem nadrzędnym odbywa się poprzez złącze szeregowe RS485 (Modbus RTU). Klawiatura membranowa pozwala na wygodną obsługę lokalną urządzenia. Ze względu na swoją wszechstronność i prostotę montażu znajdują zastosowanie w bardzo szerokiej gamie maszyn. Można je spotkać niemal w każdej branży.

• Solidna, kompaktowa obudowa wykonana z anodowanego aluminium.
• Drążony wał ze stali nierdzewnej wsparty na łożyskach kulkowych.
• Czytelny wyświetlacz z cyframi o wysokości 7,5 mm.
• 2 modele: EP43RS z wałem drążonym o średnicy ø14mm lub ø12,7mm (1/2 ”); EP46RS z wałem o średnicy ø20mm lub ø19,05mm (3/4 ”) lub ø25mm.
• Opcje montażu (pozycja montażowa):
• wersja A z optymalną widocznością, gdy wskaźnik jest umieszczony na wysokości od 50 cm do 120 cm;
• wersja B1 o optymalnej widoczności między 50 cm a 150 cm;
• wersja B2 o optymalnej widoczności powyżej 170 cm.

Programowalny wskaźnik położenia EP43RS – EP46RS – specyfikacja techniczna:

• Dwuwierszowy wyświetlacz LCD z podświetleniem: pierwszy wiersz pokazuje wartość mierzoną, a drugi wartość zadaną (docelową). Wartość zadana wysyłana jest do urządzenia poprzez interfejs szeregowy (np. przez PLC), umożliwiając operatorowi ręczną zmianę położenia do pozycji, w której wartość mierzona = wartości zadana.
• 2 diody LED: 1 zielona i 1 czerwona – sygnalizacja osiągnięcia prawidłowej pozycji.
• Poprzez wbudowany interfejs RS485 istnieje możliwość zmiany wszystkich parametrów z poziomu PLC lub innego systemu nadrzędnego. Jeżeli wymagana jest komunikacja Profinet, EtherNet / IP lub Profibus należy zastosować odpowiedni konwerter.

Rozdzielczość	EP43: 3200 imp./obr. EP46: 4000 imp./obr.
Dostępne funkcje	Reset / preset; pomiar lokalny/bezwzględny; mm / cale / stopnie; 3 punkty bazowe
Bateria	3,6 V 1/2 AA, żywotność baterii 6-8 lat
Złącza / port szeregowy	M12T: 4 pinowe złącze męskie M12 + 4 pinowe złącze żeńskie M12 M12Y: dwa 4 pinowe złącza żeńskie M12
Wyświetlacz	podświetlany LCD, wysokość cyfry: 7,5mm
EMC	2014/30/UE
Klawiatura	3 przyciski do programowania i zmiany funkcji
Zasialanie	10-30 Vdc max 100mA
Przewód wyjściowy	M12T: przewód o długości 135 mm M12Y: przewód o długości 200 mm
Stopień ochrony	IP65
Zakres	-99999; 99999
Wilgotność powietrza	35-85%
Maks. Prędkość obrotowa	1000 obr./min.
Port szeregowy	RS485 MODBUS RTU
Temperatura pracy	0-50°C

Akcesoria:
- płyta montażowa FL-B,

Akcesoria do wskaźników położenia należy zamawiać oddzielnie.

Programowalny wskaźnik położenia EP43RS – EP46RS – wymiary:

EP43RS:

1. Miejsce na baterię
2. Łożyska

EP46RS:

1. Miejsce na baterię
2. Łożyska

M12T:

M12Y:

Programowalny wskaźnik położenia EP43RS – EP46RS – kod zamówieniowy:
