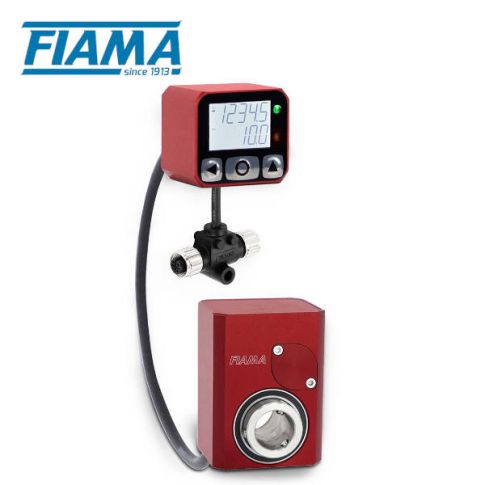

Programowalny wskaźnik położenia Fiama F43-46RS z enkoderem magnetycznym EM43-46
- Programowalny
- Wyświetlacz LCD.
- Wał drążony.
- RS485.
- MODBUS RTU.
- Wysokość cyfry - 7,5 mm.
- Wyświetlacz: IP56; enkoder: IP67.
Opis
Programowalny wskaźnik położenia F43-46RS - główne cechy:
Programowalne wskaźniki położenia F43-36RS z enkoderem EM43-46 mogą być stosowane do pomiarów przemieszczeń liniowych i kątowych. Wyświetlacz z klawiaturą membranową jest połączony przewodem z enkoderem magnetycznym w osobnej obudowie, dzięki czemu łatwiej jest ustawić wyświetlacz w pozycji pozwalającej na wygodny odczyt wskazań.
Elektroniczne wskaźniki położenia umożliwiają półautomatyczną regulację położenia nadzorowaną przez sterownik PLC. Komunikacja z systemem nadrzędnym odbywa się poprzez złącze szeregowe RS485 (Modbus RTU). Ze względu na swoją wszechstronność i prostotę montażu znajdują zastosowanie w bardzo szerokiej gamie maszyn. Można je spotkać niemal w każdej branży.
- Solidna, kompaktowa obudowa wykonana z anodowanego aluminium.
- Drążony wał ze stali nierdzewnej wsparty na łożyskach kulkowych.
- Czytelny wyświetlacz z cyframi o wysokości 7,5 mm.
- Opcje montażu (pozycja montażowa):
- wersja A z optymalną widocznością, gdy wskaźnik jest umieszczony na wysokości od 50 cm do 120 cm;
- wersja B1 o optymalnej widoczności między 50 cm a 150 cm;
- wersja B2 o optymalnej widoczności powyżej 170 cm.
Programowalny wskaźnik położenia F43-46RS – specyfikacja techniczna:
- Dwuwierszowy wyświetlacz LCD z podświetleniem: pierwszy wiersz pokazuje wartość mierzoną, a drugi wartość zadaną (docelową). Wartość zadana wysyłana jest do urządzenia poprzez interfejs szeregowy (np. przez PLC), umożliwiając operatorowi ręczną zmianę położenia do pozycji, w której wartość mierzona = wartości zadana.
- 2 diody LED: 1 zielona i 1 czerwona – sygnalizacja osiągnięcia prawidłowej pozycji.
- Poprzez wbudowany interfejs RS485 istnieje możliwość zmiany wszystkich parametrów z poziomu PLC lub innego systemu nadrzędnego. Jeżeli wymagana jest komunikacja Profinet, EtherNet / IP lub Profibus należy zastosować odpowiedni konwerter.
| Dostępne funkcje | Reset / preset; pomiar lokalny/bezwzględny; mm / cale / stopnie; 3 punkty bazowe |
|---|---|
| Bateria | 3,6 V 1/2 AA, żywotność baterii 6-8 lat |
| Złącza / port szeregowy | M12T: 4 pinowe złącze męskie M12 + 4 pinowe złącze żeńskie M12 M12Y: dwa 4 pinowe złącza żeńskie M12 |
| Wyświetlacz | podświetlany LCD, wysokość cyfry: 7,5mm |
| EMC | 2014/30/UE |
| Klawiatura | 3 przyciski do programowania i zmiany funkcji |
| Zasialanie | 10-30 Vdc max 100mA |
| Przewód wyjściowy | M12T: przewód o długości 135 mm M12Y: przewód o długości 200 mm |
| Stopień ochrony | Wyświetlacz: IP56; enkoder: IP67 |
| Zakres | -99999; 99999 |
| Wilgotność powietrza | 35-85% |
| Maks. prędkość obrotowa | 1000 obr./min. |
| Port szeregowy | RS485 MODBUS RTU |
| Temperatura pracy | 0-50°C |
Akcesoria:
- płyta montażowa FL-B,

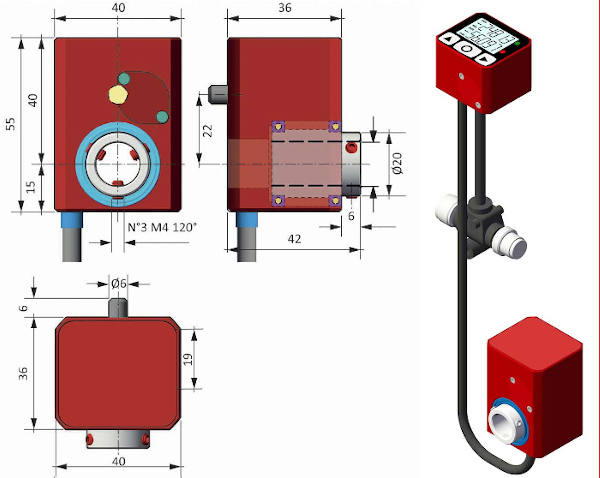

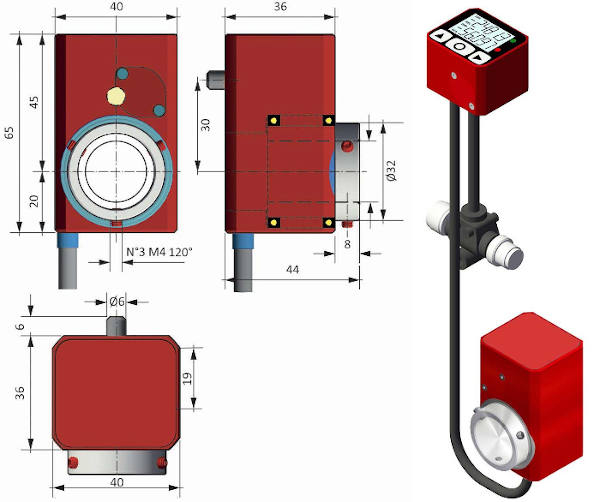

Programowalny wskaźnik położenia F43-46RS – wymiary:
F43-46RS:

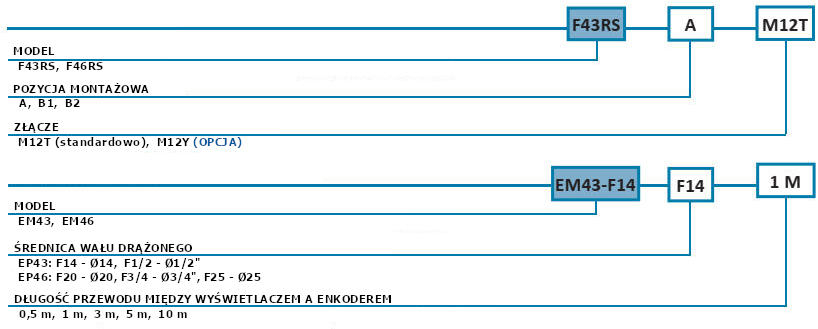

Programowalny wskaźnik położenia F43-46RS – kod zamówieniowy:
