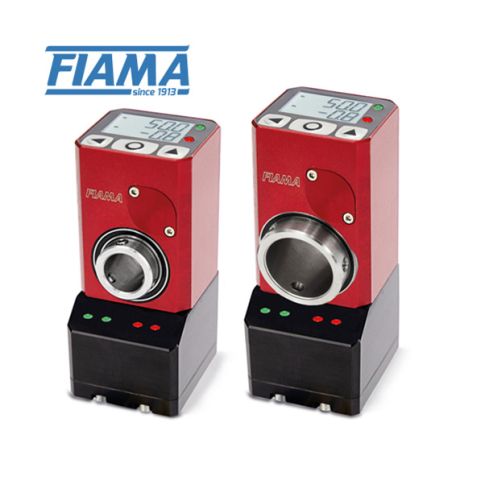

Elektroniczny wskaźnik położenia Fiama EP43NET - EP46NET z komunikacją Ethernet
- Komunikacją sieciowa IO Link, Profinet, Ethernet/IP, EtherCAT, Powerlink.
- Zasilanie baterią 1/2 AA 3,6V.
- Wyświetlacz LCD.
- Pomiar absolutny z zasilaniem bateryjnym.
- Wał drążony ø14mm lub ø20mm.
- Wysokość cyfry - 7,5 mm.
- IP54.
Opis
Elektroniczny wskaźnik położenia Fiama EP43NET - EP46NET – główne cechy:
Elektroniczny wskaźnik położenia EP43NET – EP46NET do absolutnego pomiaru przemieszczeń liniowych i kątowych z zasilaniem bateryjnym. Dzięki wbudowanej komunikacji sieciowej, pomiar może zostać szybko odczytany przez urządzenie nadrzędne.
Elektroniczne wskaźniki położenia umożliwiają półautomatyczną regulację położenia nadzorowaną przez sterownik PLC. Komunikacja z systemem nadrzędnym odbywa się poprzez złącze szeregowe RS485 (Modbus RTU). Klawiatura membranowa pozwala na wygodną obsługę lokalną urządzenia. Ze względu na swoją wszechstronność i prostotę montażu znajdują zastosowanie w bardzo szerokiej gamie maszyn. Można je spotkać niemal w każdej branży.
- Prosty montaż bezpośrednio na osi napędowej.
- Zasilanie bateryjne.
- Łatwa wymiana baterii bez utraty parametrów. Komora baterii umieszczona została od frontu urządzenia.
- Wyświetlacz LCD z cyframi o wysokości 7,5 mm.
- Wał drążony wykonany ze stali nierdzewnej.
- Odporność na wstrząsy, wibracje i zabrudzenia.

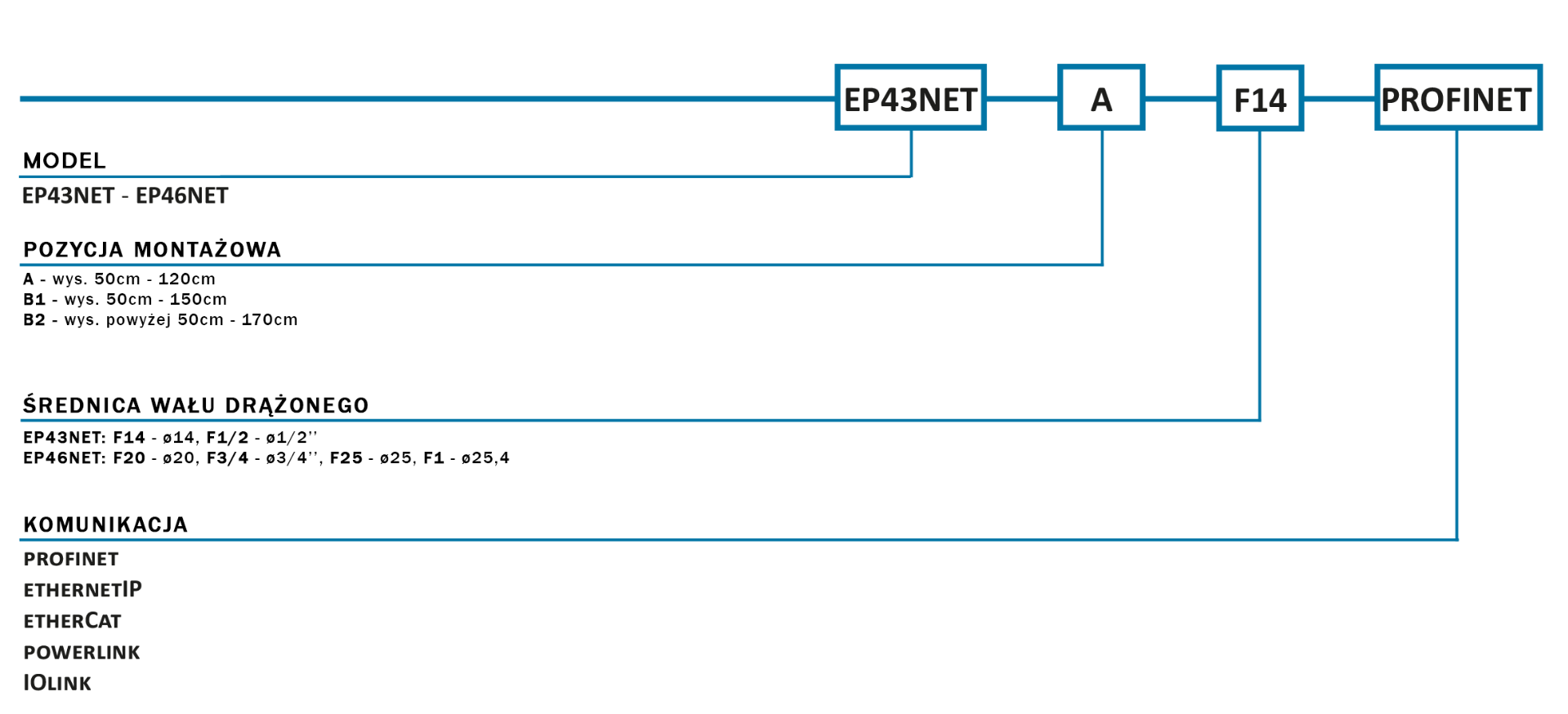

- 2 modele: EP43NET z wałem drążonym o średnicy ø14mm lub ø12,7mm (1/2 ”); EP46NET z wałem o średnicy ø20mm lub ø19,05mm (3/4 ”) lub ø25mm.
- Opcje montażu (pozycja montażowa):
- Wersja A z optymalną widocznością, gdy wskaźnik jest umieszczony na wysokości od 50 cm do 120 cm;
- wersja B1 o optymalnej widoczności między 50 cm a 150 cm;
- wersja B2 o optymalnej widoczności powyżej 170 cm.
Elektroniczny wskaźnik położenia Fiama EP43NET - EP46NET – specyfikacja techniczna:
- Dwuwierszowy wyświetlacz LCD z podświetleniem: pierwszy wiersz pokazuje wartość mierzoną, a drugi wartość zadaną (docelową). Wartość zadana wysyłana jest do urządzenia poprzez interfejs szeregowy (np. przez PLC), umożliwiając operatorowi ręczną zmianę położenia do pozycji, w której wartość mierzona = wartości zadana.
- 2 diody LED: 1 zielona i 1 czerwona – sygnalizacja osiągnięcia prawidłowej pozycji.
- Poprzez wbudowany interfejs IO Link, Profinet, Ethernet/IP, EtherCAT lub Powerlink istnieje możliwość zmiany wszystkich parametrów z poziomu PLC lub innego systemu nadrzędnego.
| Rozdzielczość | EP43: 3200 imp./obr. EP46: 4000 imp./obr. |
|---|---|
| Dostępne funkcje | Reset / preset; pomiar lokalny/bezwzględny; mm/cale/stopnie; 3 punkty bazowe |
| Bateria | 3,6 V 1/2 AA, żywotność baterii 6-8 lat |
| Złącza / port szeregowy | M12T: 4 pinowe złącze męskie M12 + 4 pinowe złącze żeńskie M12 M12Y: dwa 4 pinowe złącza żeńskie M12 |
| Wyświetlacz | podświetlany LCD, wysokość cyfry: 7,5mm |
| EMC | 2014/30/UE |
| Klawiatura | 3 przyciski do programowania i zmiany funkcji |
| Zasialanie | 10-30 Vdc max 100mA |
| Stopień ochrony | IP65 |
| Zakres | -99999; 99999 |
| Wilgotność powietrza | 35-85% |
| Maks. Prędkość obrotowa | 1000 obr./min. |
| Interfejs komunikacyjny | IO Link, Profinet, Ethernet/IP, EtherCAT, Powerlink |
| Temperatura pracy | 0-50°C |
Akcesoria:
- płyta montażowa FL-B,
