- Montowany do kół ręcznych marki Fiama.
- Zasilanie bateryjne.
- Pięciocyfrowy wyświetlacz LCD.
- Pomiar lokalny / bezwzględny.
- Wysokość cyfry - 7,5 mm.
- IP54
Opis

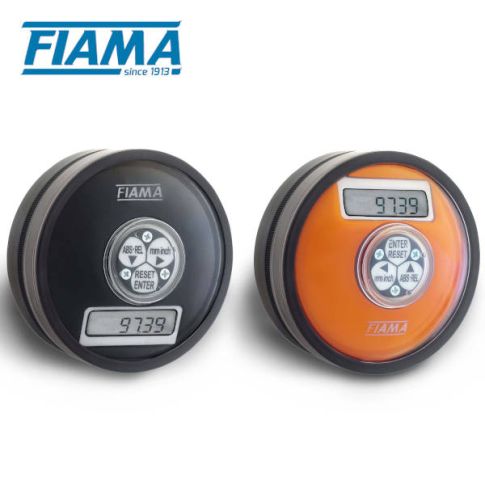

Wskaźnik położenia EN90 - EN90F – cechy i funkcje:
Montowane w dedykowanych kołach ręcznych programowalne wskaźniki położenia EN90 / EN90F mogą być stosowane do pomiarów przemieszczeń liniowych i kątowych. Znajdują zastosowanie w różnych gałęziach przemysłu od obróbki po pakowanie. Skryta za pokrywą z przeźroczystego tworzywa klawiatura membranowa pozwala na wygodną obsługę lokalną urządzenia.
- 5 cyfrowy wyświetlacz z cyframi o wysokości 7,5 mm.
- Urządzenie i klawiatura (3 przyciski) są chronione przezroczystymi pokrywami.
- Zasilanie przez baterię ½ AA 3,6 V, której żywotność wynosi około 4 lat. Wymiana baterii odbywa się łatwo i bez utraty parametrów.
Wskaźnik położenia EN90 - EN90F – specyfikacja techniczna:
- Programowanie za pomocą trzech przycisków na obudowie.
- Wszystkie aktywne funkcje oznaczane są odpowiednim symbolem na wyświetlaczu.
- Możliwość ustawienia wartości wskazania na wyświetlaczu po 1 obrocie wału, kierunku pomiaru i liczby miejsc po przecinku.
- Parametry: reset / preset; pomiar lokalny / bezwzględny; miara w mm / calach i wyświetlanie w stopniach.
- 3 punkty bazowe pozwalają na użycie wskaźnika z rożnymi narzędziami np. nożami skrawającymi w tokarce; funkcja offset do kompensacji zużywania się narzędzia podczas pracy.
- Opcje montażu (pozycja montażowa):
Rozdzielczość | 4000 imp.obr. |
---|---|
Waga | 100 gram |
Dostępne funkcje | reset / preset; pomiar lokalny/bezwzględny; mm / cale / stopnie; 3 punkty bazowe |
Wyświetlacz | LCD, wysokość cyfry - 7,5mm |
Obudowa | Odporna na wstrząsy, z tworzywa sztucznego, z przeźroczystą poliwęglanową pokrywą |
Klawiatura | 3 przyciski do programowania i zmiany funkcji |
Maks. prędkość obrotowa | 400 obr./min. w ciągłym ruchu, 1000 obr./min. na krótki okres czasu |
Zasilanie | bateria ½ AA 3,6V (chlorek litowo-tionylowy) |
Żywotność baterii | około 4 lata |
Stopień ochrony | IP54 |
Zakres | -99999 +99999 |
EMC | 2014/30/EU |
Wilgotność powietrza | 35-85% |
Temperatura pracy | 0-50°C |
Wskaźnik położenia EN90 - EN90F – dostępne wersje:
▶ EN90 to wskaźnik grawitacyjny odpowiedni do montażu na wałach poziomych. ☛ Może być dostarczany z kołami ręcznymi Fiama P125P, P150P, P175P, P200P lub gwiazdowym P100L.
▶ EN90F jest wskaźnikiem reakcyjnym odpowiednim do montażu na wałach pionowych lub pochyłych. ☛ Może być dostarczany z kołami ręcznymi Fiama P125PF, P150PF, P175PF, P200PF lub gwiazdowym P100L.
Wskaźnik położenia EN90 - EN90F – wymiary:
EN90:
EN90F:
