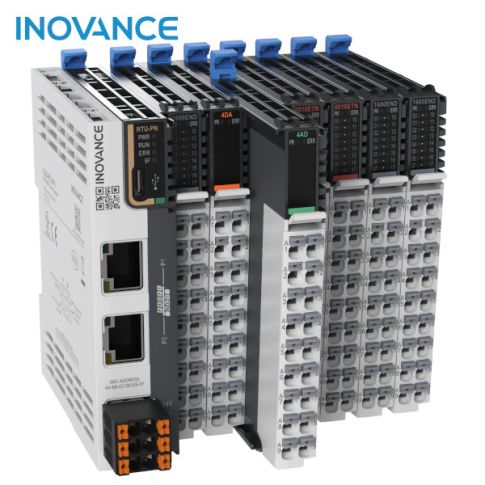

- Praca w systemach rozproszonych za pośrednictwem sieci EtherCAT lub ProfiNET.
- Bezpośrednie rozszerzenia wejść/wyjść sterowników Inovance serii Easy PLC oraz AM3xx i AM5xx.
- Wejścia i wyjścia cyfrowe oraz analogowe
- Kompaktowa budowa typu SLIM
- Szybka instalacja
- Zaciski sprężynowe przewodów
- Stabilne połączenia pomiędzy modułami
- Dwurzędowe złącze zasilania modułów komunikacyjnych
- USB C do konfiguracji modułów komunikacyjnych
- Certyfikat CE, UL
Opis
- Praca w systemach rozproszonych z dowolnym sterownikiem PLC za pośrednictwem sieci EtherCAT lub ProfiNET
- Bezpośrednie rozszerzenia wejść/wyjść sterowników Inovance serii Easy PLC oraz AM3xx i AM5xx (bez potrzeby stosowania adaptera komunikacyjnego)
- Wejścia i wyjścia cyfrowe oraz analogowe
- Kompaktowa budowa typu SLIM
- Szybka instalacja
- Zaciski sprężynowe przewodów
- Demontowalna listwa zaciskowa
- Reakcja na zmiany sygnałów na poziomie mikrosekund
- Stabilne połączenia pomiędzy modułami
- Pozłacane styki szyny sygnałowej
- Dwurzędowe złącze zasilania modułów komunikacyjnych
- USB C do konfiguracji modułów komunikacyjnych
- Certyfikat CE, UL
Moduły rozszerzeń Inovance serii GL20 - opis konfiguracji:
Seria GL20 pozwala na budowę pakietów składających się z adaptera komunikacyjnego oraz modułów wejść/wyjść (I/O), dowolnie dobieranych według potrzeb klienta. Dostępne adaptery komunikacyjne umożliwiają wymianę danych wejściowych i wyjściowych maszyny/obiektu z każdym urządzeniem nadrzędnym, zarówno firmy Inovance, jak i innych producentów (sterownik PLC, sterownik ruchu, panel HMI, IPC, itd.), posiadającym port komunikacji master EtherCAT lub ProfiNet.
Wejścia/wyjścia rozproszone ze sterownikiem posiadającym komunikację EtherCAT lub/i ProfiNET:
Z kolei, dla zwiększenia liczby wejść/wyjść w sterownikach PLC Inovance serii Easy oraz AM3xx i AM5xx, wystarczy z prawej ich strony dołączyć dowolne dostepne moduły rozszerzeń GL20, bez potrzeby stosowania adaptera komunikacyjnego.
Rozbudowa wejść/wyjść w sterowniku serii EASY PLC oraz AM3xx i AM5xx “bok do boku”:
Dzięki kompaktowej budowie moduły IO serii GL20 zajmują mniej miejsca w szafie, a ich konstrukcja pozwala na łatwą i szybką instalację na szynie DIN.
Zastosowanie zacisków sprężynowych skraca czas okablowania układu sterowania.
Demontowalna listwa zaciskowa w postaci wtyczki to szybka wymiana modułu bez konieczności odpinania przewodów.
➢ Szybkość komunikacji magistrali lokalnej do 100 Mb/s, 10 razy wyższa niż serii GL10
➢ Czas reakcji sprzętu sygnałów cyfrowych DIO w granicach 100 mikrosekund
➢ Cykl przechwytywania sygnałów analogowych AIO do 62,5 mikrosekundy
IO w projekcie są zsynchronizowane z fizycznymi IO (z cyklem wykonania powyżej 500 mikrosekund)
Czytelne, kolorowe oznaczenia modułów pozwalają rozpoznać z jakim rodzajem IO użytkownik ma do czynienia. Każdy moduł posiada również wskaźniki LED stanu (aktywności) sygnałów.
Styki przyłączeniowe modułów umieszczone są WEWNĄTRZ gniazd, aby tym samym uniemożliwić użytkownikom dotykanie złącza sygnałowego. Pozłacane styki zapobiegają ich korozji.
Złącze USB typu C do aktualizacji firmware modułów komunikacyjnych:

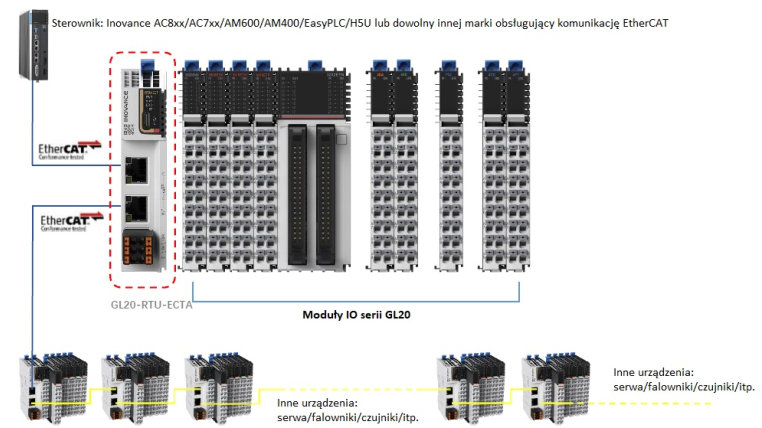

Przykład implementacji modułów GL20:
Dostępne moduły:
Typ modułu | Symbol | Opis |
---|---|---|
Adapter komunikacyjny | GL20-RTU-ECT | Moduł adaptera komunikacyjnego EtherCAT – rozbudowa do 16 modułów IO |
GL20-RTU-PN | Moduł adaptera komunikacyjnego ProfiNET – rozbudowa do 16 modułów IO | |
Wejścia cyfrowe | GL20-1600END | 16x wejście cyfrowe NPN(sink) lub PNP (source). Filtracja wejścia od 0.25ms do 32ms |
GL20-0800END | 8x wejście cyfrowe NPN(sink) lub PNP (source). Filtracja wejścia od 0.25ms do 32ms | |
Wyjściacyfrowe | GL20-0008ETP | 8x wyjście tranzystorowe typu PNP (source). Czas odpowiedzi 100us |
GL20-0008ETN | 8x wyjście tranzystorowe typu NPN (sink). Czas odpowiedzi 100us | |
GL20-0016ETP | 16x wyjście tranzystorowe typu PNP (source). Czas odpowiedzi 100us | |
GL20-0016ETN | 16x wyjście tranzystorowe typu NPN (sink). Czas odpowiedzi 100us | |
Wyjścia przekaźnikowe | GL20-0008ER | 8x wyjście przekaźnikowe. Czas odpowiedzi 15ms |
Cyfrowe wejścia/wyjścia | GL20-0808ETN | 8x cyfrowe wejście typu NPN (sink) lub PNP (source) 8x wyjście tranzystorowe typu NPN (sink) Czas odpowiedzi 100us. Filtrowanie wejść od 0.25ms do 32ms. |
Wejścia analogowe | GL20-4AD | 4x wejście analogowe. Rozdzielczość 16bitów, czas próbkowania 250us |
Wyjścia analogowe | GL20-4DA | 4x wyjście analogowe Rozdzielczość 16bitów, czas próbkowania 250us |
Wejścia temperaturowe | GL20-4PT | 4x wejścia temperaturowe rezystancyjne (Pt100, Pt500, Pt1000, Cu100, KTY84, NTC5K, NTC10K) |
GL20-4TC | 4x wejścia termoparowe (termopary typu: B, E, N, J, K, R, S, T) |
